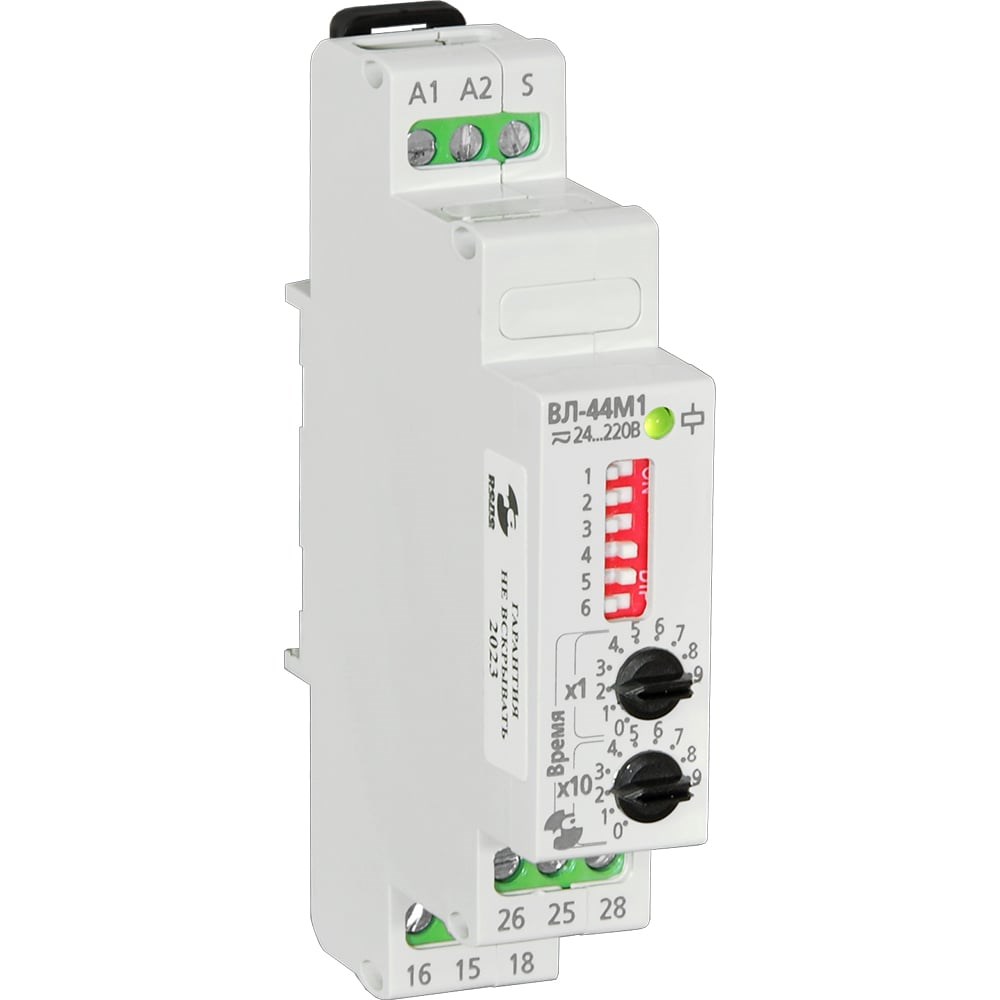

Реле времени Реле и Автоматика ВЛ-44М1

Реле времени Реле и Автоматика, ВЛ-44М1 0,1с-99ч, 24-220В 50Гц, пост. A8223-76911243 может функционировать в любом из 8 режимов: - задержка включения - формирование импульса - формирование импульса по спаду управляющего сигнала - формирование импульса в зависимости от управляющего сигнала - запуск реле по фронту и формирование импульса по спаду управляющего сигнала - задержка включения по фронту управляющего сигнала - задержка включения по спаду управляющего сигнала - формирование импульса вне зависимости от управляющего сигнал Реле имеет управляющий вход. В качестве сигнала на управляющий вход подаётся плюсовой потенциал или фазное напряжение. Режим работы реле задается с помощью DIP-переключателей 1, 2 и 3, расположенных на передней панели. Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле, а диапазон - DIP-переключателями 4, 5 и 6.
