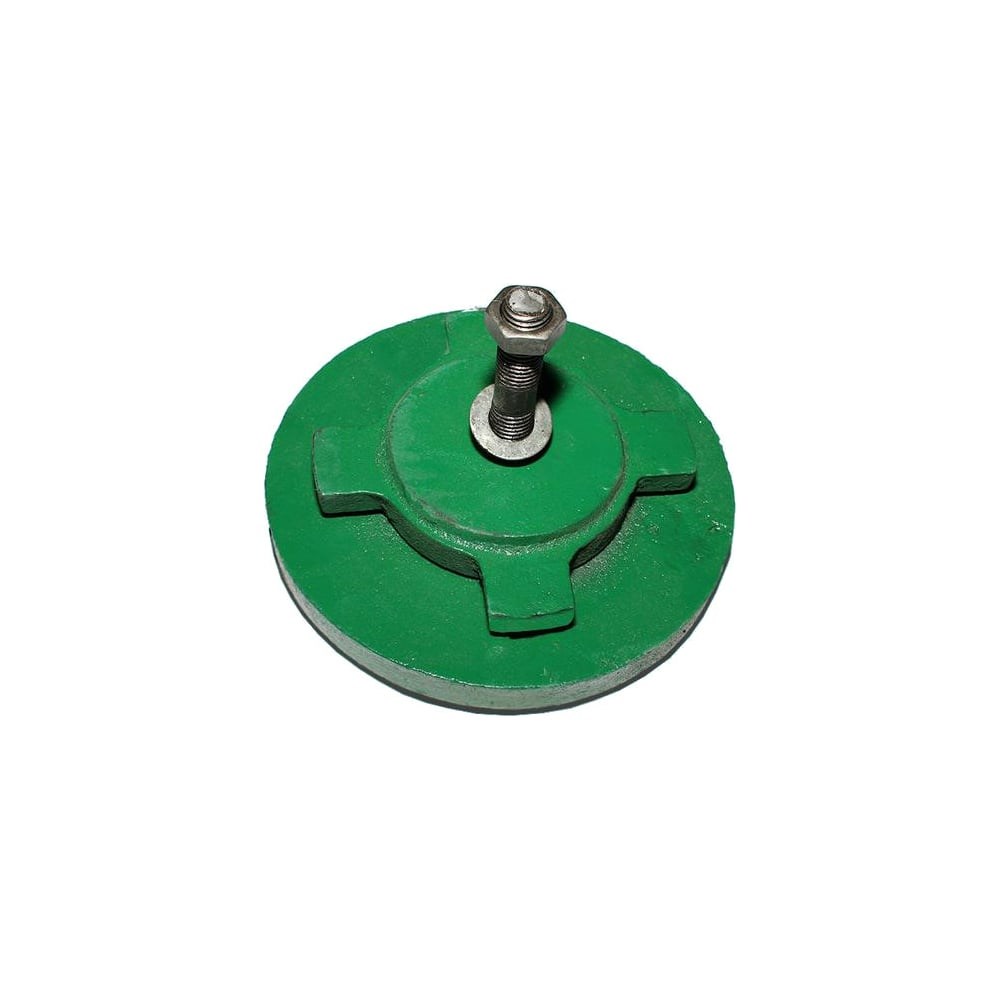

Регулируемая виброопора TLX S78-8

Виброопора модели S 78-8 TLX 65128 предназначена для защиты от пассивной (исходящей извне) и активной (возникающей в узлах и распространяющейся на окружающие предметы) вибрации. Принцип работы – на сжатие. Применяются в машиностроении при установке и последующей регулировке станков, узлов и агрегатов. Модели типа S 78-8 относятся к типу равночастотных опор у которых жесткость примерно пропорциональна нагрузке, и поэтому частота собственных колебаний станка мало зависит от нагрузки на опору. Это существенно упрощает подбор опор, так как не нужно вычислять опорные реакции от массы станка, а требуется лишь определить, не превышает ли нагрузка на опору предельно допустимую. Диаметр базовой опоры (d) - 160 мм. Диаметр регулируемой опоры (d1) - 67 мм. Диаметр посадки (d2) - М68х3. Высота базирования (H) - 50 мм. Высота виброслоя (H1) - 10 мм. Высота регулируемой опоры (H2) - 20 мм. Глубина посадки (H3) - 25 мм. Максимальная регулировка по высоте - не более 10 мм. Крепежная шпилька - М16x80.
