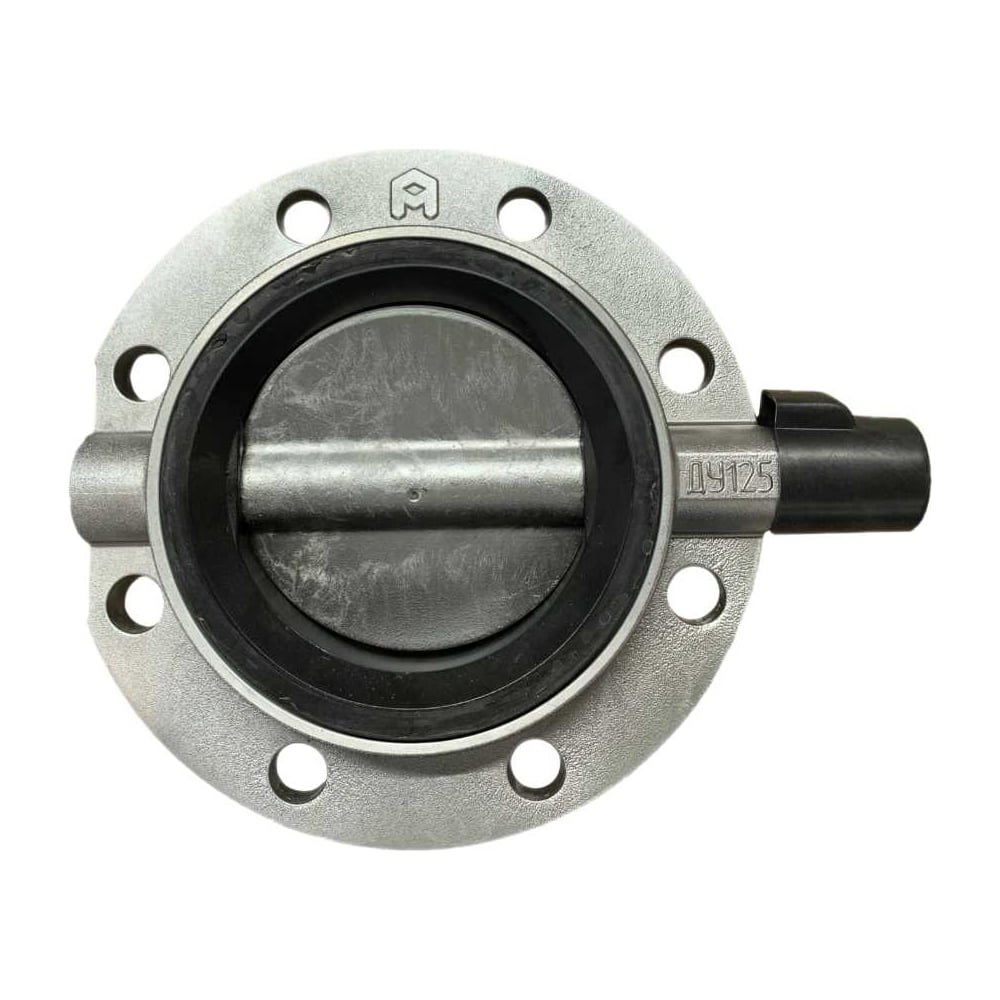

Поворотный затвор дисковый ATF ДУ 150 (Р)

Дисковый поворотный затвор предназначен для использования в системах трубопроводов, циркуляционной системе буровых установок, емкостях, резервуарах, цистернах, газораспределительных станциях и т.д. в местах прохода сырой нефти, газа, нефтегазоводяной смеси, нефтепродуктов, в. т.ч. бензинов, дизельного топлива. Затворы могут устанавливаться как в середине (рассечке), так и на концах трубопроводов, в емкостях, резервуарах, цистернах, газораспределительных станциях в качестве запорных устройств, не требующих специального обслуживания. Тип затвора - ЗДП-150 Условный проход ЗДП - 150 мм Номинальное рабочее давление PN, МПа (кгс/см2 ) - 0,63 (6,3) Допустимый крутящий момент на рычаге (рукоятке) не более, кгс*м - 16,2 Усилие на рычаге не более, кгс - 52,3 Эффективное пропускное сечение не менее, мм2 - 13000 Класс герметичности - А (нет видимых протечек) Испытательное давление на герметичность и плотность, (кгс/см2 ) - 6,3+0,6 Температура рабочей среды - от -60°С до +100°С Открытие и закрытие затвора производится при температурах рабочей среды - Не ниже -300С Масса, кг, не более - 4,2 Количество присоединительных отверстий - 8 Материал уплотнения - Резина Материал корпуса - Алюминиевый литейный сплав АК9ч Контрольные испытания проходит 100% продукции: Визуальный контроль Инструментальный контроль на предмет соответствия КД Испытание на герметичность повышенным давлением в 6,3 кгс/см2 в течении 1 минуты Проверка на функциональность (работоспособность)
