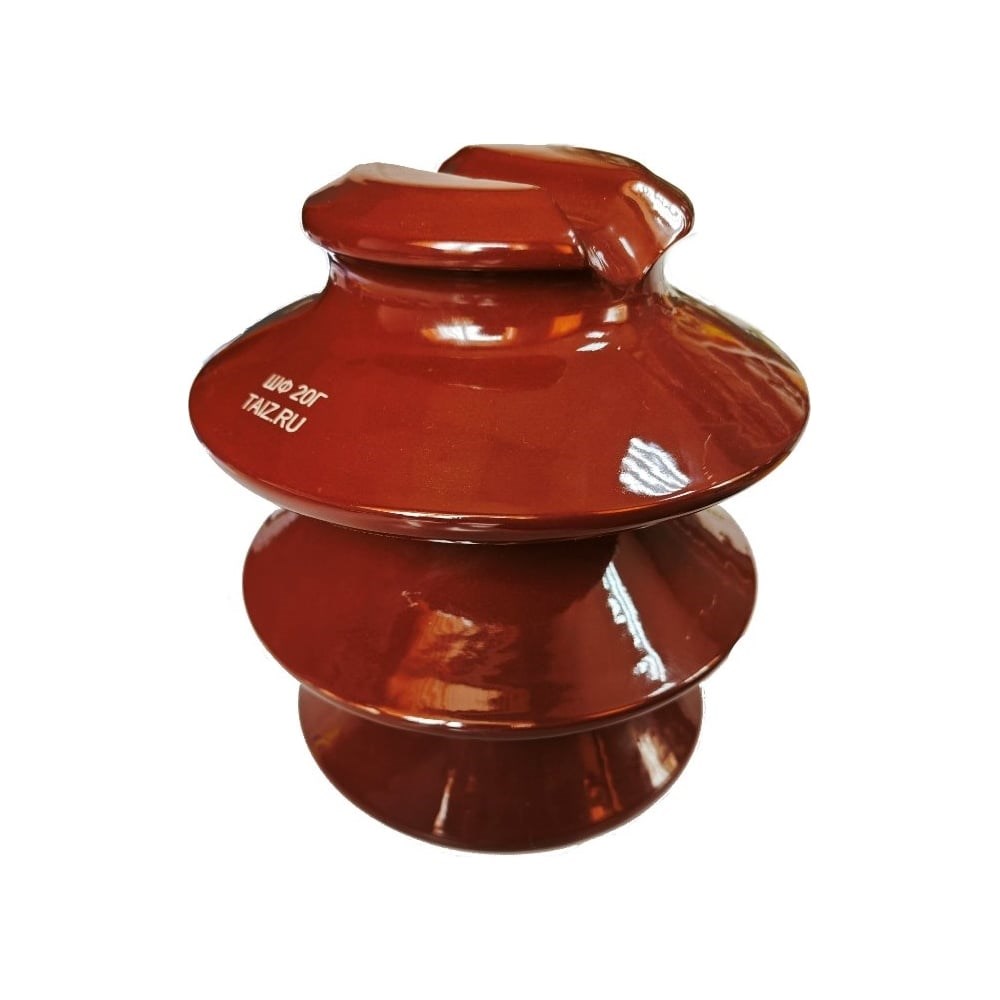

Инейный штыревой фарфоровый изолятор ТАИЗ ШФ-20Г

Изоляторы фарфоровые штыревые шф-20 изготовленные с целью использования в качестве изоляции и крепежа кабелей на воздушные линии электропередач, распределительные устройства электростанций и подстанций с переменным током и напряжением до 20 кВ и максимальной частотой до 100 гц. Их использование возможно при температурах воздуха от - 60 °С до +50°С . Устанавливая изолятор шф-20, использование полимерного колпачка для установки на штырь не потребуется. Изделия изготавливаются согласно установленному ГОСТу. Буква "Г" в маркировке изолятора ШФ-20Г обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Изолятор ШФ-20Г является самым распространенным штыревым фарфоровым изолятором для линий с неизолированными и изолированными проводами. По сравнению с изолятором ШФ-10Г имеет более чем в 1,5 раза увеличенную длину пути утечки. Аналоги других производителей: SDI 30, IF 20. В зависимости от завода-изготовителя, изолятор также имеет обозначение ШФ-20-1Г или ШФ-20ГО. Изоляторы ШФ-20Г выпускаются согласно ТУ 3493-170-00111120-2000. Номинальное напряжение: 20 кВ. Минимальная разрушающая сила: 13 кН. Выдерживаемое напряжение 50 Гц (под дождем): 65 кВ. Выдерживаемое импульсное напряжение 1,2/50: 135 кВ. Выдерживаемое напряжение в сухом состоянии: 85 кВ. Длина пути утечки: 400 мм. Диаметр штыря крепления изолятора: 22 мм.
