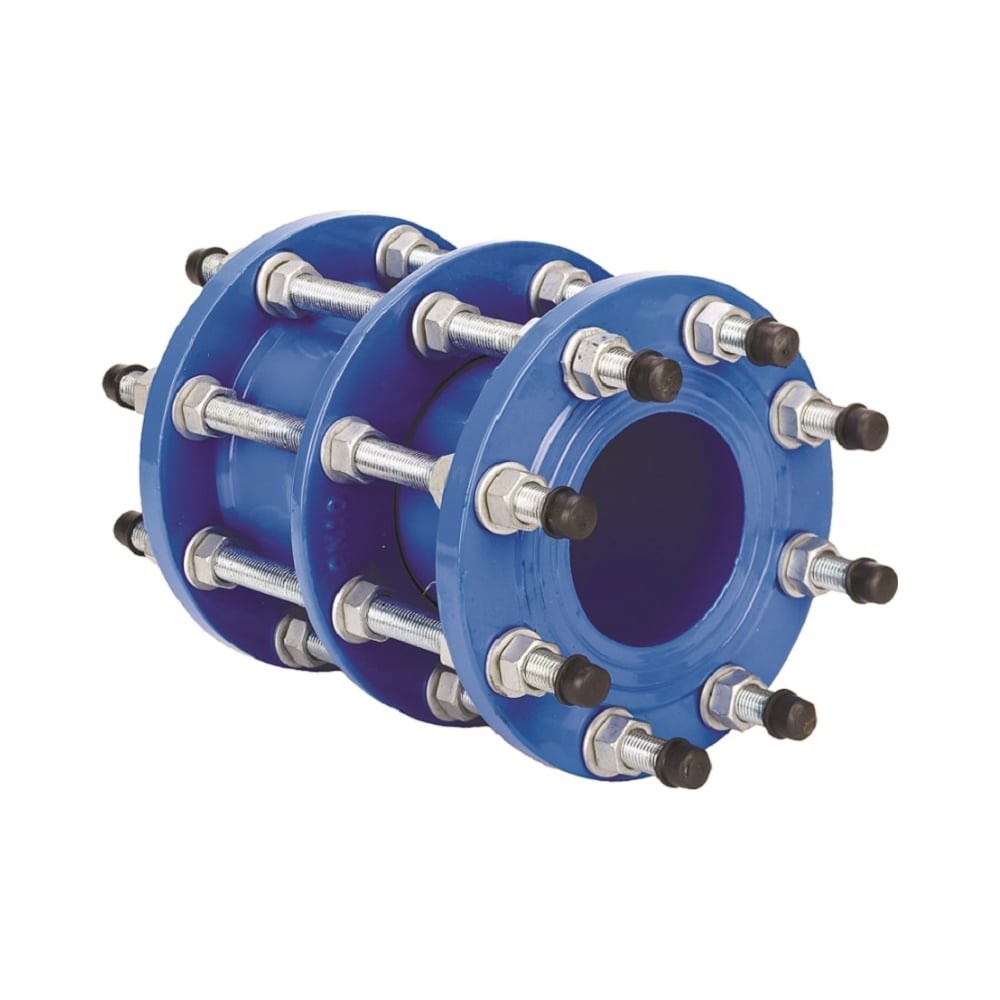

Демонтажная вставка АТКА Ду200 Ру10

Вставка демонтажная (соединитель демонтируемый, вставка монтажная, муфта демонтажная, муфта регулировочная, компенсационная монтажная вставка) предназначена для регулирования длины и компенсации угла наклона трубопровода при монтаже фланцевой трубопроводной арматуры, а также для соединения двух трубопроводов при проведении ремонтно-восстановительных работ инженерных сетей. Демонтажная вставкапредставляет собой телескопическую фланцевую муфту с регулируемой строительной длиной и применяется для проведения монтажно-демонтажных работ на трубопроводах с давлением до 2,5 МПа. Вставка демонтажная состоит из фланца с патрубком, фланца с муфтой, прижимного кольца, уплотнения в виде резинового кольца и крепежного комплекта. В процессе монтажа на патрубок надвигается фланец с муфтой. Изменение строительной длины происходит за счет продольного перемещения этих двух деталей в диапазоне ± 25 мм, что позволяет смонтировать вставку между двумя фиксированными фланцами. Фланцевые соединения с обеих сторон вставки создаются сквозными шпильками с гайками. Затем при затяжке центральных гаек на шпильках резиновое уплотнение зажимается прижимным кольцом в круговом пазе, образованном торцом муфты и внешней цилиндрической поверхностью патрубка, обеспечивая герметичность соединения патрубок-муфта.
